SMK Straight Shank with Ring – Shank thẳng có vòng định vị SMK Straight Shank with Ring – Shank thẳng có vòng định vị Dòng Straight Shank φ19 Cap Tip Type của SMK Japan được thiết kế chuyên dụng cho đầu điện cực cap tip φ19. Với vật liệu Chromium Copper (CrCu) có độ dẫn điện và dẫn nhiệt cao, sản phẩm đảm bảo khả năng truyền dòng ổn định, tuổi thọ dài và khả năng chống mài mòn vượt trội. Straight Shank with Ring Shank Số lượng: 0 cái

  •

  • SMK Straight Shank with Ring – Shank thẳng có vòng định vị

  • Dòng Straight Shank φ19 Cap Tip Type của SMK Japan được thiết kế chuyên dụng cho đầu điện cực cap tip φ19. Với vật liệu Chromium Copper (CrCu) có độ dẫn điện và dẫn nhiệt cao, sản phẩm đảm bảo khả năng truyền dòng ổn định, tuổi thọ dài và khả năng chống mài mòn vượt trội.

Thương hiệu
Vật liệu
Xuất xứ


SMK Straight Shank with Ring là dòng Shank thẳng có Ring / vòng định vị dùng trong hệ thống Resistance Spot Welding, được sản xuất bởi SMK Co., Ltd., Nhật Bản.

So với Straight Shank thông thường, phiên bản with Ring có phần Ring trên thân Shank, hỗ trợ xác định vị trí lắp và kiểm soát chiều sâu khi lắp Shank vào Holder. Thiết kế này phù hợp với các hệ thống hàn yêu cầu vị trí Electrode/Shank ổn định và thuận tiện khi thay thế.

Straight Shank with Ring được sử dụng kết hợp với Cap Tip và Electrode Holder trong Robot Spot Welding, Stationary Spot Welding Machine và các hệ thống Resistance Welding khác.

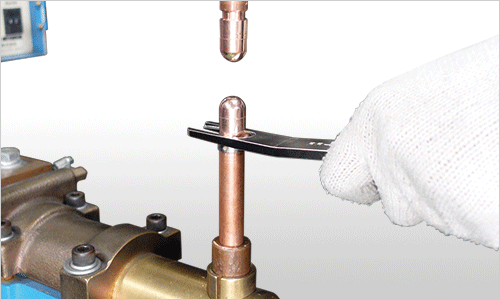

Hình ảnh SMK Straight Shank with Ring

SMK Straight Shank with Ring – Nguồn: SMK Co., Ltd.

Straight Shank with Ring dùng để làm gì?

Trong hệ thống Resistance Spot Welding, Shank tạo liên kết giữa Holder và Cap Tip.

Cấu trúc cơ bản:

WELDING GUN / HOLDER → STRAIGHT SHANK WITH RING → CAP TIP → WORKPIECE

Phần Ring trên thân Shank tạo một vị trí tham chiếu cơ khí, giúp việc lắp Shank vào Holder dễ kiểm soát hơn.

Đặc điểm nổi bật của SMK Straight Shank with Ring

  • Straight Design: cấu trúc Shank thẳng, phù hợp với nhiều hệ thống Spot Welding tiêu chuẩn.
  • Ring / Positioning Step: có vòng định vị trên thân.
  • Replaceable Cap Tip: sử dụng với Cap Tip có thể thay thế.
  • Internal Water Cooling: đường nước bên trong Shank đưa nước làm mát tới khu vực Cap Tip.
  • Multiple Diameters: nhiều kích thước Shank và Cap Tip interface.
  • Multiple Lengths: nhiều chiều dài để phù hợp Welding Gun và Workpiece.
  • Resistance Welding: sử dụng cho Robot Spot Welding và Stationary Welding.

Cấu tạo Straight Shank with Ring

Một Straight Shank with Ring tiêu chuẩn gồm các vùng chức năng:

Vị trí Chức năng
Cap Tip Side Taper interface để lắp Cap Tip.
Shank Body Truyền lực ép, dòng điện và hỗ trợ truyền nhiệt.
Ring Tạo vị trí tham chiếu/định vị khi lắp Shank.
Holder Side Taper interface để lắp Shank vào Holder.
Water Hole Đường nước làm mát bên trong Shank.

Vai trò của Ring trên Shank

Ring là điểm khác biệt dễ nhận biết nhất giữa Straight Shank with Ring và Straight Shank thông thường.

Ring hỗ trợ:

  • Xác định vị trí lắp Shank.
  • Kiểm soát chiều sâu khi đưa Shank vào Holder.
  • Tăng tính lặp lại khi thay Shank.
  • Giúp kỹ thuật viên nhận biết vị trí lắp bằng quan sát.
  • Hỗ trợ duy trì geometry của Electrode Assembly sau bảo trì.

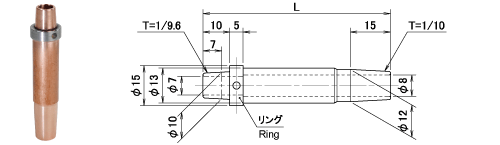

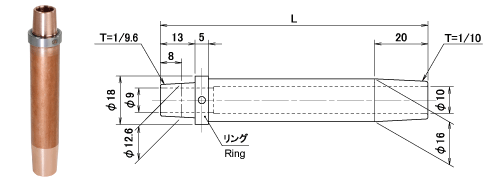

Bản vẽ kỹ thuật SMK Straight Shank with Ring




Straight Shank with Ring – Technical Drawing – Nguồn: SMK Co., Ltd.

Các thông số cần xác định khi chọn Straight Shank with Ring

Shank Diameter Đường kính thân Shank.
Overall Length L Chiều dài tổng thể của Shank.
Cap Tip Side Taper Interface giữa Shank và Cap Tip.
Holder Side Taper Interface giữa Shank và Holder.
Ring Position Vị trí Ring theo Drawing.
Water Hole Đường nước làm mát bên trong.
Cap Tip OD Đường kính Cap Tip tương thích.

Product Lineup – Straight Shank with Ring

SMK cung cấp Straight Shank with Ring với nhiều tổ hợp Shank Diameter × Overall Length × Cap Tip Interface × Holder Interface.

Khi tra mã hàng, cần đối chiếu đồng thời Part Number và Drawing thay vì chỉ dựa vào chiều dài Shank.

Nhóm Thông số lựa chọn
Body Diameter Chọn theo Welding Gun / Holder hiện tại.
Length Chọn theo khoảng cách từ Holder tới Welding Point.
Cap Tip Interface Phải tương thích chính xác với Cap Tip.
Holder Interface Phải tương thích với Holder hiện tại.
Ring Position Kiểm tra theo Drawing và yêu cầu lắp đặt.

Straight Shank with Ring và Straight Shank khác nhau như thế nào?

Đặc điểm Straight Shank with Ring Straight Shank
Body Straight Straight
Ring Có Không hoặc theo cấu hình khác
Position Reference Ring hỗ trợ xác định vị trí Phụ thuộc geometry/holder
Cap Tip Replaceable Replaceable
Cooling Internal Water Cooling Internal Water Cooling tùy cấu hình
Selection Diameter + Length + Taper + Ring Position Diameter + Length + Taper

Straight Shank with Ring và Anti-Leak Shank

Hai sản phẩm có mục đích thiết kế khác nhau và không nên lựa chọn thay thế cho nhau chỉ dựa vào kích thước.

Đặc điểm Straight Shank with Ring Anti-Leak Shank
Primary Purpose General Spot Welding / Positioning Nut / Bolt Welding
Ring Yes Không phải chức năng chính
Water Hole Concept Cooling Water Passage Blind Hole
Water Leakage during Electrode Change Phụ thuộc cấu trúc hệ thống Thiết kế để hạn chế rò nước
Application Spot Welding Nut / Bolt Welding

Straight Shank with Ring và Mini Power Shank

Đặc điểm Straight Shank with Ring Mini Power Shank
Geometry Straight Offset / 90° / 30°
Primary Application Standard Spot Welding Deep / Narrow Welding Position
Ring Yes Không phải đặc tính chính
Offset Không Có
Interference Avoidance Standard High
Selection Complexity Diameter / Length / Interface Angle / Offset / Cap Tip / Force / Interface

Ứng dụng SMK Straight Shank with Ring

  • Automotive Body Spot Welding.
  • Motorcycle Frame / Parts Welding.
  • Robot Spot Welding Gun.
  • Stationary Spot Welding Machine.
  • Resistance Spot Welding.
  • Steel Sheet Welding.
  • High-volume Production Line.
  • Các hệ thống yêu cầu vị trí Shank lặp lại khi bảo trì.

Cách lựa chọn SMK Straight Shank with Ring

Để lựa chọn chính xác Shank, cần kiểm tra toàn bộ Electrode Assembly thay vì chỉ đo chiều dài sản phẩm.

Existing Shank Part No. Ưu tiên cung cấp Part Number hiện tại.
Existing Shank Drawing Cung cấp Drawing nếu không xác định được mã.
Cap Tip Part No. Xác định Cap Tip đang sử dụng.
Cap Tip OD Xác định đường kính Cap Tip.
Shank Diameter Đo đường kính thân Shank.
Overall Length Đo chiều dài tổng thể.
Holder Xác định Holder Part Number / interface.
Ring Position Đối chiếu vị trí Ring theo Drawing.
Welding Gun Cung cấp Manufacturer + Model.
Electrode Force Kiểm tra lực ép thực tế.
Welding Current Kiểm tra dòng hàn.
Cooling Water Kiểm tra điều kiện làm mát.

Kiểm tra khả năng tương thích với Cap Tip

Cap Tip và Shank phải có đúng interface. Khi thay đổi Cap Tip diameter hoặc taper, cần kiểm tra lại Shank tương ứng.

TC-TECH khuyến nghị xác nhận tối thiểu:

  • Cap Tip Part Number.
  • Cap Tip Outer Diameter.
  • Internal Taper.
  • Shank Tip-side Taper.
  • Cooling Water Hole.
  • Overall Electrode Length.

Sản phẩm SMK liên quan

  • SMK e-2 Cap Tip.
  • SMK e-Cap Tip.
  • SMK CrCu Cap Tip.
  • SMK Straight Shank.
  • SMK Anti-Leak Shank.
  • SMK Mini Power Shank.
  • SMK Bent Shank.
  • SMK Electrode Holder.
  • SMK Long Life Blade.
  • SMK Ultra Blade.

Tài liệu kỹ thuật SMK Straight Shank with Ring

SMK SHANK – OFFICIAL PRODUCT INFORMATION

SMK CO., LTD. – OFFICIAL WEBSITE

TC-TECH – Đại lý phân phối chính hãng SMK tại Việt Nam

TC-TECH JSC – Đại lý phân phối chính hãng SMK tại Việt Nam

TC-TECH cung cấp các sản phẩm SMK Resistance Welding Electrodes & Spot Welding Accessories cho các nhà máy ô tô, xe máy và công nghiệp sản xuất tại Việt Nam.

Đối với SMK Straight Shank with Ring, TC-TECH hỗ trợ lựa chọn model theo Cap Tip, Holder, Welding Gun, Shank Diameter, Overall Length và Ring Position.

TC-TECH hỗ trợ:

  • Lựa chọn Straight Shank with Ring.
  • Đối chiếu Shank hiện tại sang SMK.
  • Lựa chọn Cap Tip tương thích.
  • Lựa chọn Holder tương thích.
  • Kiểm tra Cap Tip / Shank Taper.
  • Kiểm tra Holder / Shank Interface.
  • Kiểm tra Ring Position.
  • Kiểm tra Drawing và kích thước.
  • Tư vấn Cooling Water.
  • Tư vấn Resistance Spot Welding.
  • Product Specification.
  • Technical Documentation.
  • Custom-made Electrode Consultation.
  • Báo giá sản phẩm SMK chính hãng.

Thông tin khách hàng nên cung cấp:

  • Shank Part Number hiện tại.
  • Cap Tip Part Number.
  • Holder Part Number.
  • Welding Gun Manufacturer + Model.
  • Drawing hoặc hình ảnh Electrode Assembly.
  • Shank Diameter.
  • Overall Length.
  • Ring Position.
  • Workpiece Drawing.
  • Welding Current.
  • Welding Time.
  • Electrode Force.
  • Cooling Water Condition.

TC-TECH JSC – Đại lý phân phối chính hãng SMK tại Việt Nam

Nguồn thông tin kỹ thuật: SMK Co., Ltd. – Straight Shank with Ring / Shank Product Information và SMK Product Catalog. Cần xác nhận Part Number, Drawing và specification mới nhất trước khi thiết kế hoặc đặt hàng.
